產品型號： Y100-ML

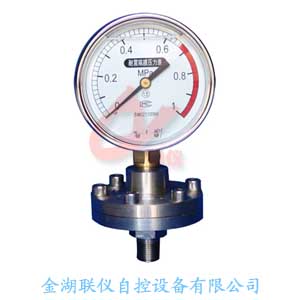

產品名稱： 隔膜壓力表
產品報價： 元
瀏覽次數： 1627 次

詳細資料

隔膜壓力表主要用于石油、化工、化纖、染化、制藥、制堿食品等工業部門。因為它具有測量具腐蝕性、高粘度、易結晶、易凝固，溫度較高聽液體、氣體或顆粒狀固體介質的壓力以及必須避免測量介質直接進入壓力儀表和防止沉淀物積累且易清洗的場合。金湖聯儀自控設備有限公司是專業的隔膜壓力表廠家，歡迎咨詢隔膜壓力表價格。

隔膜壓力表型號表示

口	通用型壓力儀表型號
口	連接器代號
口	隔膜隔離器代號及材料A-碳鋼、B-1Cr18Ni9、316、316L、316+F4
口	隔離膜片材質
口	測量范圍
口	法蘭標準代號

隔膜壓力表種類

儀表形式

外形尺寸

	型號	D	B	H	直徑		d
	型號	D	B	H	0.1～2.5MPa	4～25MPa	d
螺栓壓膜片式	Y100-ML	100	42	149	96	92	M20×1.5 G1/2" G3/8"
螺栓壓膜片式	Y150-ML	150	48	179	96	92
螺紋壓膜片式	Y100-ML	100	42	147	78	48
螺紋壓膜片式	Y150-ML	150	48	177	78	48

隔膜壓力表型號標記范

標記1；Y-100B/SR/MF（A）316/4MPa/50-4.0HGJ46

通用儀表為Y-100B不銹鋼壓力表，連接式為SR散熱式，采用敞開凸面法蘭MF隔離器（法蘭）材料為碳鋼，膜片材料為316不銹鋼，測量范圍0～4MPA，法蘭標50-4.0HGJ46

標記2；YSG-2/ZMG（B）哈/1MPa/20-4.0Hgj47

通用儀表為YSG-2電感壓力變送器，連接形式為直接。采用工字型法蘭MG，隔離器（法蘭）材料為1CR18Ni9，膜片材料為哈式合金，測量范圍0～1MaA，法蘭標準為20-4.0HGJ47 .

HG20592～20614－97標準（本廠常用法蘭標準）

DN	PNMPa	D	K	d	C	L
25	0.25～0.16	100	75	58	14	Φ11
25	1～2.5	115	85	65	16	Φ14
32	0.25～0.16	120	90	69	16	Φ14
32	1～2.5	140	100	76	18	Φ18
40	0.25～0.16	130	100	78	16	Φ14
40	1～2.5	150	110	84	18	Φ18
50	0.25～0.16	140	110	88	16	Φ14
50	1～2.5	165	125	99	20	Φ18

隔膜壓力表主要搭配示意圖

作者:聯儀自控@楊麗變送器修訂1.1 2009-02-06
聯儀自控,中國流量計國內領先科技

對此文章有什么疑問，請提交在儀器儀表博客
