電磁流量計在供水行業中的應用

資料提供：南京市水廠    供稿編輯：金湖聯儀自控設備有限公司   投稿email：jhlianyi@163.com

引言
    電磁流量計可以用于測量液體，本身就以其測量精度高、穩定性好、反應迅速等優勢在供水行業里被應用。近年來，隨著國內供水行業自動化技術水平不斷提高以及貿易結算計量的要求提高，電磁流量計得到了越來越普遍的應用和推廣。

設計原理

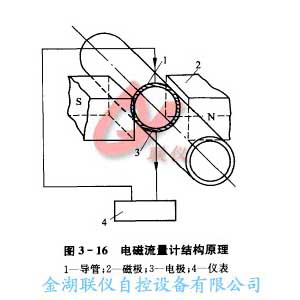

      根據法拉第電磁感應定律，即導電液體在磁場中切割磁力線運動時，導體中產生感應電勢(見圖)，其感應電勢的大小與磁感應強度、流體做切割磁力線強度等因素成正比。
詳細原文：http://www.ringstone.net.cn/news/viewnews-272.html

3、電磁流量計在供水行業安裝配置及使用現況
        基于電磁流量計的測量原理及測量持點，目前己成為供水行業廣泛應用的產品。從1989年使用第一臺電磁流量計以來，到目前為止，上海市自來水公司使用了上海光華愛而美特公司的電磁流量計總計400余臺，直徑從DN15-DN3000不等，主要用于水廠原水的貿易計量、加礬計量、反沖洗水量計量、出水泵房單管計量、廠用水計量以及出廠水總管貿易計量。還有區域公司的管網連接邊界用于相互饋水的貿易計量。由于水質腐蝕性和磨損性都不強，除了原水選用刮刀式電
極和加礬計量選用白金電極外，一般選用橡膠襯里和不銹鋼電極即達到測量要求。

相關文章推薦：電磁流量計安裝規范

4、電磁流量計在線校驗方法
        電磁流量計出廠時其精確度己經過實驗室標定。但一旦使用于現場，由于受環境條件、流體特性以及儀表本身如元器件損壞等原因引起儀表運行故障等情況，對于首次安裝投運前或長期使用后的流量計有必要進行一次常規的現場校驗。由于電磁流量計的傳感器安裝在供水管道中，難以拆下送至實驗室進行檢查，而目前在流量計量范圍內，國家和地方對大口徑流量計尚未
有現場條件下進行在線檢驗的規程和其它法規文件。為了保證電磁流量計在首次安裝、故障修復以及長期使用后的精度和可靠性，而又不影響自來水的日常供應，我公司1995年制訂了《電磁流量計檢驗規程》作為本企業內部計量管理標準的一部分，經過幾年的現場檢驗，摸索經驗，不斷完善，在1998年我公司進行IS09002質量管理評審中獲得通過，并己在市原水及各區域公司各水廠中推廣應用。
4. 1校驗的主要內容
①對電磁流量計勵磁線圈進行安全絕緣測試，應大于20MS2>
②對電磁流量計勵磁線圈進行銅電阻測試，應與原出廠值相同(環境溫度相同時)。
③對電磁流量計傳感器電極對地電阻進行測試，若電阻值在2-20kf之間，并伴有充放電現象，兩只電極的電阻相近，則認為好的。
④對電磁流量計轉換器勵磁電流進行測試，觀察其輸出與轉換器原電流的值，誤差不超過士。.25mA o
⑤對電磁流量計轉換器模擬量輸出及頻率輸出進行測試，觀察其線性變化情況，并計算其最大線性誤差，應不超過士0.5%。.
⑥對DN 1200mm以上的電磁流量計，應測試推動級NB,電流誤差不超過12mA>
4.2在線情況測試分析如下
        以2001年南京市水廠周期檢驗為例，共檢驗28臺，其中有出廠水計量、加礬計量、原水進水計量等。從傳感器一部份測試情況看:編號為71620-418, 63325-956的電磁流量計勵磁線圈絕緣電阻分別為3Mg, 0. 5MS2，小于20MO 1,經仔細分析檢查，原來在開挖過程中，由于施工不當，將勵磁電纜絕緣損壞。解決辦法是更換損壞的勵磁電纜，使傳感器恢復正常絕緣值，其余均符合安全性要求，電極對地電阻對稱性較好，并伴有沖放電現象，勵磁電流其輸出與轉換器原電流標稱值相符，其誤差不超過士0. 25mAe
      從轉換器測試情況看:編號為81141-413,81139-413電磁流量計電流輸出最大誤差超過0.5%，與生產廠聯系，由生產廠家進行維修解決.通過對電磁流量計在線檢驗，我們可以及時正確地發現電磁流量計是否存在故障或隱患，為保證電磁流量計的正確計量提供了可靠的依據和保障，有利于今后更好地管理好、使用好電磁流量計。

相關文章推薦：如何正確的進行一體化電磁流量計接線和分體電磁流量計接線

6使用過程中存在的難點、故障以及解決辦法
        電磁流量計具有較高的穩定性，儀表設備本身一般很少發生故障。但是由于環境條件的變化或安裝工況條件所限，也發生了一些問題或故障，應該加以解決或避免，主要表現為以下幾種情況:

①沒有滿足流量計的安裝條件，電磁流量計對管道的直管段要求較高，在新建水廠設計時可以盡量滿足，而對老水廠改造或加裝來說，以上條件就變得幾乎苛刻。由此影響了測量穩定性。其解決方法為加裝整流管以改善流動特性。
②被測水的流速過低，由此影響測量的精度。特別是在一些區域邊界安裝的流量計，由于處于區域公司管網末梢，壓差小而造成流速過低。其解決辦法是盡量開啟邊界兩邊閥門。
③管道水中有氣，造成測量波動大影響穩定性。其解決辦法要設法找到氣的來源并加以解決，必要時在管道中加裝排氣閥。
④安裝在原水管道中流量計的傳感器電極表面被淤泥沉積污染，影響測量。其解決方法為選用刮刀式電極，并定期進行維護清洗。
⑤雷擊造成電磁流量計的轉換器損壞，以致無法測量。其解決辦法為在轉換器信號輸人端、勵磁電流輸人端和工作電源端分別加裝相應的避雷器‘
⑥電磁流量計人口管道中異物堆積，造成被測水體流動特性突變由此影響測量精度造成較大的誤差。其解決方法為及時清除管道中堆積的異物。

未來預測：電磁流量計目前所有具有的優勢：測量精度高，穩定性好和適用范圍廣的特點，為供水行業實現自動化控制和貿易計量提供了有力的技術保障。而且隨著技術的日益更新，我們有理由相信，電磁流量計會有更多的分類產品出現，應用也會更廣泛。
