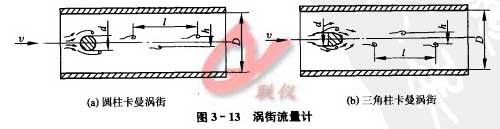

式中，f——單側旋渦產生的頻率，Hz

      V——流體平均流速，m/s

     D——圓柱體直徑，m

      Sr——斯特勞哈爾系數（當雷諾數Re=5*10²——15*10⁴時，Sr=0.2）

由上式所致，當Sr近似為常數時，旋渦產生的頻率f與流體的平均流速v成正比，測得f既可求得題記流量q_v

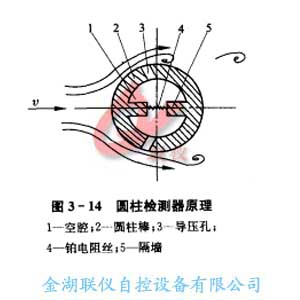

    旋渦頻率的檢側方法有許多種，例如熱敏檢測法、電容檢側法、應力檢測法、超聲檢側法等，這些方法無非是利用旋渦的局部壓力、密度、流速等的變化作用于敏感元件，產生周期性電信號，再經放大整形，得到方波脈沖。圖3一14所示的是一種熱敏檢側法。它采用鉑電阻絲作為旋渦頻率的轉換元件.在圓柱形發生體上有一段空腔(檢測器)，被隔墻分成兩部分.在隔墻中央有一小孔.小孔上裝有一根被加熱了的細鉑絲.在產生旋渦的一側，流速降低，靜壓升高，于是在有旋渦的一側和無旋渦的一側之間產生靜壓差.流體從空腔上的導壓孔進人，向未產生旋渦的一側流出.流體在空腔內流動時將鉑絲上的熱量帶走，鉑絲溫度下降，導致其電阻值見效。由于旋渦是交替地出現在柱狀物的兩側，所以鉑熱電阻絲阻值的變化也是交替的，且阻值變化的頻率與旋渦產生的頻率相對應，故可以通過測量鉑絲阻值變化的頻率來推算流量。
   鉑絲阻值的變化頻率，采用了一個不平衡電橋進行轉換，放大和整形，再變成0-10mA或4-20mA的直流電流信號輸出，供顯示，累積流量或進行自動控制。
